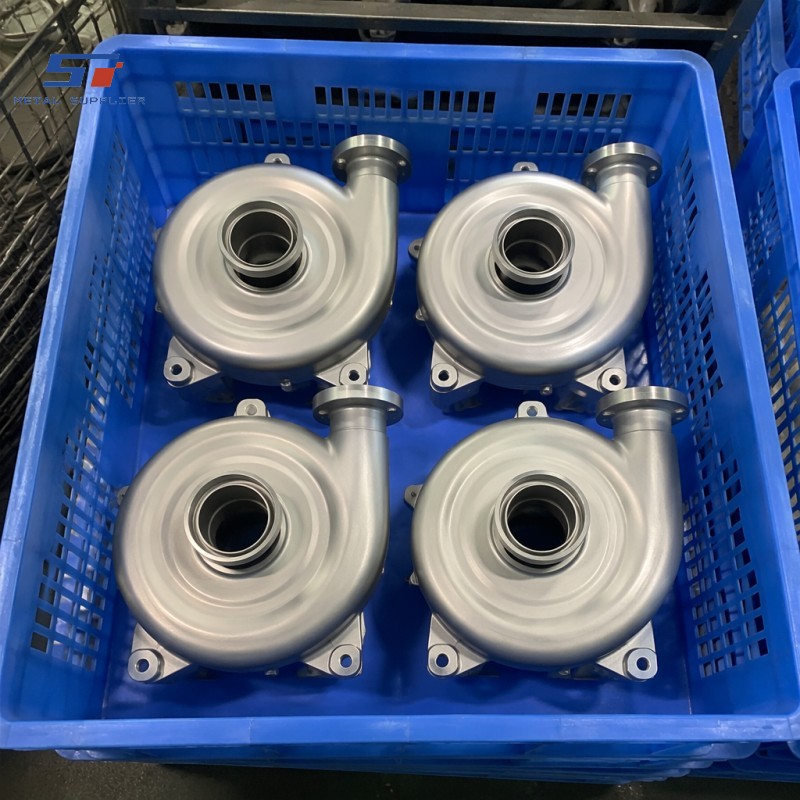

غلاف مضخة من الفولاذ المقاوم للصدأ محكم الإغلاق ومصنّع باستخدام تقنية CNC
هياكل مضخات مصنوعة بالكامل من الفولاذ المقاوم للصدأ، تتميز بدقة تصنيع عالية في تصميمها، بما في ذلك شكل الغلاف، وحجرات المروحة، وتجاويف منع التسرب، وحواف التثبيت، وكل ذلك يتم إنتاجه في عملية واحدة باستخدام آلة CNC لضمان التمركز التام. مناسبة للمضخات الطاردة المركزية، ومضخات التروس، والمضخات الغشائية، والمضخات الصحية. متوفرة بأنواع الفولاذ المقاوم للصدأ 304، و316/316L، و2205 المزدوج، وCF8M المصبوب، مع خيارات إضافية للتلميع الكهربائي، والتخميل، والاختبار الهيدروستاتيكي. أقصى أبعاد: 800 × 600 × 500 مم.
عمليات التصنيع :
CNC turning (multi-axis with live tooling), CNC milling (3/4/5-axis), cylindrical grinding, centerless grinding, honing, thread cutting, broaching, drilling & tapping, EDM wire-cut (partner)المعالجة الحرارية :
Quench & temper | Case hardening / carburizing | Induction hardening | Solution annealing | Vacuum hardening | Nitriding | Stress relieving. Every heat treatment batch ships with time–temperature chart and hardness report.معالجة السطح :
Zinc plating (clear/yellow passivation) | Zinc-nickel alloy | Electroless nickel | Hard chrome plating | Black oxide | Phosphating (MnPO4) | Passivation (ASTM A967) | Electropolishing | Anodizing (aluminum) | Powder coatingقابل للتخصيص :
Yesالطلب (الحد الأدنى للكمية) :
Prototype: 1–10 pcs (no MOQ for billet-machined parts). Small batch: 10–500 pcs. Series production: 500–50,000+ pcs/month.تحديد

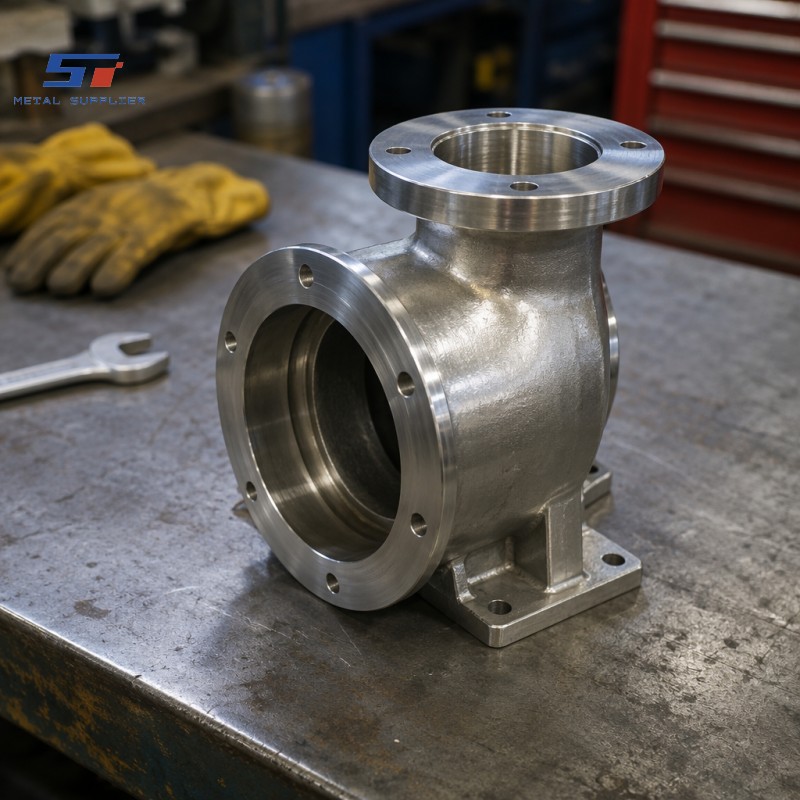

تُصنع هياكل مضخات Shengtao المغلقة والمصنّعة باستخدام تقنية CNC من الفولاذ المقاوم للصدأ، إما من قطع صلبة أو قوالب مصبوبة مُعتمدة مسبقًا، وذلك على مراكز تصنيع CNC متعددة المحاور. تُصنّع جميع الميزات الأساسية - شكل غلاف المضخة أو حجرة المروحة، وتجويف مانع التسرب الميكانيكي، وواجهات منافذ السحب والتفريغ، وشفة التثبيت، وجميع فتحات البراغي - في عملية تصنيع متكاملة واحدة انطلاقًا من نقطة مرجعية مشتركة. يُعدّ هذا النهج المتكامل أساس جودة هياكل المضخات، لأنه يضمن أن تشترك حجرة مانع التسرب وحجرة المروحة وشفات المنافذ في خط مركزي واحد وعلاقة سطحية متطابقة بدقة تصل إلى 0.02 مم، وهو ما يُحدد بشكل مباشر مدى هدوء المضخة وموثوقيتها. فعندما يكون تجويف مانع التسرب منحرفًا ولو قليلًا عن حجرة المروحة، ينخفض عمر مانع التسرب الميكانيكي بشكل كبير، وتزداد أحمال المحامل - وهي مشاكل يتم تجنبها قبل حدوثها بفضل منهجية التصنيع الموحدة لدينا.
يتم اختيار نوع الفولاذ المقاوم للصدأ بما يتناسب مع السائل المضخوخ وبيئة التشغيل. يُعدّ الفولاذ 304 مناسبًا للمياه النظيفة، وسوائل العمليات منخفضة الكلوريد، والخدمات الصناعية العامة. أما الفولاذ 316/316L فهو المعيار القياسي للتطبيقات الكيميائية والبحرية ومعالجة مياه الصرف الصحي التي تتطلب مقاومة عالية لتآكل الكلوريد. ويُستخدم الفولاذ المزدوج 2205 بشكل متزايد في مضخات الضغط العالي متعددة المراحل، ومضخات مياه مكافحة الحرائق البحرية، ومضخات تحلية المياه عالية الضغط، نظرًا لأن قوة خضوعه المضاعفة تقريبًا تسمح بهيكل أرق وأخف وزنًا لنفس تصنيف الضغط. ويُستخدم الفولاذ CF8M (المكافئ للفولاذ 316 المصبوب) عندما يُفضّل تصميم الهيكل عملية الصب متبوعةً بتشطيب نهائي للأسطح الحساسة. بالنسبة لهياكل مضخات التعقيم والأدوية، حيث يُعدّ تشطيب السطح وسهولة التنظيف أمرًا بالغ الأهمية، نقوم بتلميع جميع الأسطح المبللة كهربائيًا حتى يصل خشونة السطح (Ra) إلى 0.8 ميكرومتر أو أقل، وهو المعيار المطلوب للامتثال لمعايير 3-A الصحية وشهادة سهولة التنظيف من EHEDG.
يُعد تجويف مانع التسرب أعلى ميزة دقةً في أي غلاف مضخة. يتم حفره بدقة H7، وتسويته عموديًا على محور التجويف، وصقل سطحه بدقة Ra تتراوح بين 0.4 و0.8 ميكرومتر لتوفير سطح مثالي لتركيب مانع التسرب الميكانيكي. تُشَكَّل أسطح منع التسرب للحشيات على الحواف بتشطيب مسنن (فونوغرافي) بدقة Ra تتراوح بين 3.2 و6.3 ميكرومتر وفقًا لمعيار ASME B16.5 للحشيات الليفية القياسية، أو بسطح أملس بدقة Ra 1.6 ميكرومتر لحلقات منع التسرب الدائرية. يخضع كل غلاف لفحص أبعاده باستخدام آلة قياس الإحداثيات ثلاثية الأبعاد (CMM)، مع التحقق من مركزية تجويف مانع التسرب مع حجرة المروحة كمعيار إلزامي للنجاح أو الفشل. يوفر اختبار الغلاف الهيدروستاتيكي الاختياري عند ضغط يعادل 1.5 ضعف ضغط التصميم دليلًا موثقًا على سلامة الصب أو المعدن الخام ومنع التسرب. تواصل معنا وأرسل لنا رسم غلاف المضخة للحصول على عرض سعر خلال 24 ساعة.
يُعد غلاف المضخة المصنوع من الفولاذ المقاوم للصدأ والمُحكم الإغلاق بتقنية CNC أحد منتجاتنا الأساسية. نحتفظ بمخزون كبير لضمان سرعة التسليم، كما يُمكننا تخصيص أنابيب غير ملحومة ذات أقطار كبيرة جدًا وفقًا لمتطلباتكم الخاصة. بالإضافة إلى ذلك، نقدم خدمات شاملة تشمل التحليل الطيفي، واختبار الخواص الميكانيكية، واختبار الضغط، والاختبارات غير المتلفة.
ملاحظة: إذا لم تجد غلاف مضخة من الفولاذ المقاوم للصدأ محكم الإغلاق ومصنّع باستخدام تقنية CNCإذا كان المنتج يلبي متطلباتك أو يناسب مشروع عميلك، فيرجى الاتصال بمدير مبيعاتنا (البريد الإلكتروني: stsalesman4@stmetal001.com) وأرسل لنا مواصفاتك وملفات المعايير الفنية الخاصة بك للحصول على خطة عرض أسعار مخصصة. |
فيديو
مصنع
الأسئلة الشائعة
س:ما هي قطع الغيار المصنعة وخدمات التصنيع التي تقدمها شركة شينغتاو؟
شركة Shengtao هي شركة تصنيع متكاملة مقرها الصين وحاصلة على شهادة ISO 9001، تقدم قطع معدنية مصنعة بدقة عالية عبر 10 فئات من المنتجات:
• أجزاء مصنعة بدقة باستخدام الحاسوب (CNC) - مكونات معقدة مصنعة بالخراطة والطحن والتشغيل بخمسة محاور
• قطع معدنية مختومة ومشكّلة - التشكيل التدريجي بالقوالب، السحب العميق، تصنيع الصفائح المعدنية
• تجميعات فولاذية ملحومة ومصنعة - لحامات هيكلية، وأغلفة أوعية ضغط، وبكرات أنابيب
• المكونات الهيدروليكية والهوائية — أسطوانات مصقولة، قضبان مكابس مطلية بالكروم، أجسام صمامات
• قطع غيار السيارات الدقيقة - مكونات نظام نقل الحركة، ونظام التعليق، ونظام التوجيه، والمحرك
• قطع فولاذية معالجة سطحياً — تلميع المرآة، والتلميع الكهربائي، والكروم الصلب، والطلاء بالزنك/النيكل
• قطع الأنابيب والمواسير المصنعة بدقة عالية — تشكيل أطراف الأنابيب، والتجليخ، وتجميعات بكرات الأنابيب
• قطع مقطوعة بالليزر وقطع مقطوعة بنفث الماء — مقاطع ثنائية الأبعاد دقيقة يصل سمكها إلى 150 مم
• وصلات الأنابيب والوصلات المصنعة آلياً — وصلات ملولبة، وفلنجات مطروقة، وموصلات مخصصة
• قطع مصنوعة من سبائك خاصة وعالية الأداء — مكونات من إنكونيل، وهاستيلوي، والتيتانيوم، وفولاذ الأدوات
نعمل وفقًا لرسوماتكم، ونوفر قطعًا مصممة خصيصًا لكم - لا نبيع منتجات جاهزة قياسية. أرسلوا طلب عرض الأسعار مع الرسم لبدء عملية التسعير.
س:هل بإمكانكم تصنيع قطع غيار مخصصة بناءً على رسوماتي الهندسية؟ ما هي صيغ الملفات التي تقبلونها؟
أ:نعم، التصنيع حسب الطلب وفقًا لرسوماتكم هو صلب عملنا. نقبل ما يلي:
• رسومات ثنائية الأبعاد: PDF، DWG، DXF
• نماذج ثلاثية الأبعاد: STEP (.stp)، IGES (.igs)، SolidWorks (.SLDPRT / .SLDASM)، CATIA، Inventor
العملية بسيطة:
1. أرسل الرسم/النموذج الخاص بك مع مواصفات المواد والكمية وأي متطلبات خاصة.
2. نوقع اتفاقية عدم إفصاح قبل مراجعة ملفاتك.
3. يقوم فريقنا الهندسي بإجراء مراجعة DFM (التصميم من أجل قابلية التصنيع) ويشير إلى أي مخاوف.
4. نرسل عرض أسعار رسمي يتضمن السعر، ومدة التسليم، والملاحظات الفنية في غضون 24-48 ساعة.
نتولى كل شيء بدءًا من توريد المواد الخام مرورًا بالتصنيع والمعالجة الحرارية والتشطيب السطحي والفحص والتعبئة والتغليف للتصدير - ونقوم بتسليم قطع غيار جاهزة لخط التجميع الخاص بك.
س:ما هي المواد التي يمكنكم توفيرها وتصنيعها لقطع الغيار الخاصة بي؟
أ:نقوم بتوريد وتصنيع مجموعة شاملة من المعادن، وكلها مزودة بتقارير اختبار معتمدة من المصنع (MTR):
الفولاذ المقاوم للصدأ: 303، 304، 316، 316L، 321، 410، 420، 430، 2205، 2507 (مزدوج/مزدوج فائق)
الفولاذ الكربوني: A36، 1020، 1045، A105، A106 Gr.B، API 5L X42–X80، S235، S355
الفولاذ السبائكي: 4140، 4340، 8620، 42CrMo4، 34CrNiMo6، 20CrMnTi، A387 Gr.11/22
الألومنيوم: 6061-T6، 7075-T6، 5052، 5083
فولاذ الأدوات: D2، H13، M2، P20، S7
سبائك النيكل: إنكونيل 600/601/625/718، هاستيلوي C-276/C-22، مونيل 400
التيتانيوم: الدرجة 1، الدرجة 2، الدرجة 5 (Ti-6Al-4V)، الدرجة 23 (Ti-6Al-4V ELI)
النحاس الأصفر والنحاس الأحمر: C36000، C11000، C26000
إذا كانت مواصفاتك تتطلب مادة غير مدرجة أعلاه، فيرجى السؤال - فنحن نعمل مع مصانع الصلب المعتمدة ويمكننا توفير الدرجات التجارية، ودرجات أوعية الضغط، ودرجات AMS/الفضاء الجوي.
س:هل تقدمون خدمات اللحام والتصنيع للتجميعات المعقدة، بما في ذلك الأعمال المتوافقة مع المعايير؟
أ:نعم. اللحام والتصنيع هما من القدرات الأساسية لشركة Shengtao، ويغطيان اللحامات المكونة من جزء واحد وصولاً إلى الإطارات الهيكلية الملحومة بالكامل، وأغلفة أوعية الضغط، وبكرات الأنابيب.
عمليات اللحام: SMAW، GMAW/MIG، GTAW/TIG، SAW (القوس المغمور)، FCAW، TIG المداري
مؤهلات اللحام: AWS D1.1 / D1.6، ASME القسم التاسع، EN ISO 9606
إمكانيات الفحص غير الإتلافي: تتوفر جميع تقنيات الفحص البصري، والفحص بالاختراق، والفحص المغناطيسي، والفحص بالموجات فوق الصوتية، والفحص بالأشعة السينية، بما في ذلك شهادة طرف ثالث.
نصنع من أجل:
• القسم الثامن من معيار ASME، القسم 1 - أوعية الضغط
• ASME B31.1 / B31.3 / B31.4 — أنابيب الطاقة، والعمليات، والسوائل
• AWS D1.1 — الفولاذ الإنشائي
• PED 2014/68/EU — معدات الضغط الأوروبية
• NACE MR0175 / ISO 15156 — خدمة حامضة
كل عملية تصنيع تأتي مع كتيب بيانات كامل: خريطة اللحام، و WPS/PQR، ومؤهلات اللحام، وتقارير NDE، و MTRs، والفحص البعدي، وشهادة الاختبار الهيدروستاتيكي.
س:هل تقدمون دعماً هندسياً أو ملاحظات تصميمية على رسومات الأجزاء الخاصة بي؟
أ:نعم، ونحن نشجع ذلك. يقوم فريقنا الهندسي الداخلي بمراجعة كل رسم قبل الإنتاج ويقدم ملاحظات حول تصميم قابلية التصنيع (DFM) مجانًا:
نتحقق من:
• قابلية التشغيل الآلي: الميزات التي يصعب أو يستحيل إنتاجها (مثل الزوايا الداخلية الحادة، والتجاويف التي لا يمكن الوصول إليها، ونسب العرض إلى الارتفاع القصوى)
• تحسين التفاوتات: تحديد الأبعاد التي يمكن أن تؤدي فيها التفاوتات الأقل صرامة إلى خفض التكلفة دون التأثير على الوظيفة
• بدائل المواد: اقتراح درجات مكافئة إذا كانت المواد المحددة تتطلب فترات توريد طويلة أو كانت تكلفتها باهظة.
• فرص خفض التكاليف: تغييرات تُبسط عملية التثبيت، أو تقلل من عمليات الإعداد، أو تسمح باستخدام أدوات أكثر كفاءة
هذه خدمة ذات قيمة مضافة بدون أي تكلفة إضافية - لقد خفض العديد من العملاء تكلفة كل جزء بنسبة 15-30٪ من خلال اقتراحات التصميم للتصنيع مع الحفاظ على الوظائف الكاملة.
لا نقوم بتعديل الرسم الخاص بك إلا بموافقتك الخطية. جميع اقتراحات التصميم للتصنيع (DFM) موضحة بوضوح على الرسم المُعلّم لمراجعتك.
