شفة فولاذية مزدوجة مقاومة للصدأ مصنعة باستخدام تقنية CNC ذات تركيب محكم
حواف فولاذية مزدوجة مقاومة للصدأ، مصنعة بتقنية CNC، من سبائك أو صفائح فولاذية صلبة مطروقة، تتميز بدقة عالية في التسطيح، وحفر ثقوب البراغي، وتشكيل الثقوب الداخلية وفقًا لمتطلبات الأبعاد ASME B16.5 / EN 1092-1. تتوفر بدرجتي 2205 و2507 المزدوجتين، لتوفير قوة عالية ومقاومة للكلوريدات في التطبيقات البحرية والكيميائية وتحلية المياه. المقاسات من DN15 إلى DN600 (من 1/2 بوصة إلى 24 بوصة)، وفئات الضغط من 150 إلى 2500.
عمليات التصنيع :
CNC turning (multi-axis with live tooling), CNC milling (3/4/5-axis), cylindrical grinding, centerless grinding, honing, thread cutting, broaching, drilling & tapping, EDM wire-cut (partner)المعالجة الحرارية :
Quench & temper | Case hardening / carburizing | Induction hardening | Solution annealing | Vacuum hardening | Nitriding | Stress relieving. Every heat treatment batch ships with time–temperature chart and hardness report.معالجة السطح :
Zinc plating (clear/yellow passivation) | Zinc-nickel alloy | Electroless nickel | Hard chrome plating | Black oxide | Phosphating (MnPO4) | Passivation (ASTM A967) | Electropolishing | Anodizing (aluminum) | Powder coatingقابل للتخصيص :
Yesالطلب (الحد الأدنى للكمية) :
Prototype: 1–10 pcs (no MOQ for billet-machined parts). Small batch: 10–500 pcs. Series production: 500–50,000+ pcs/month.تحديد

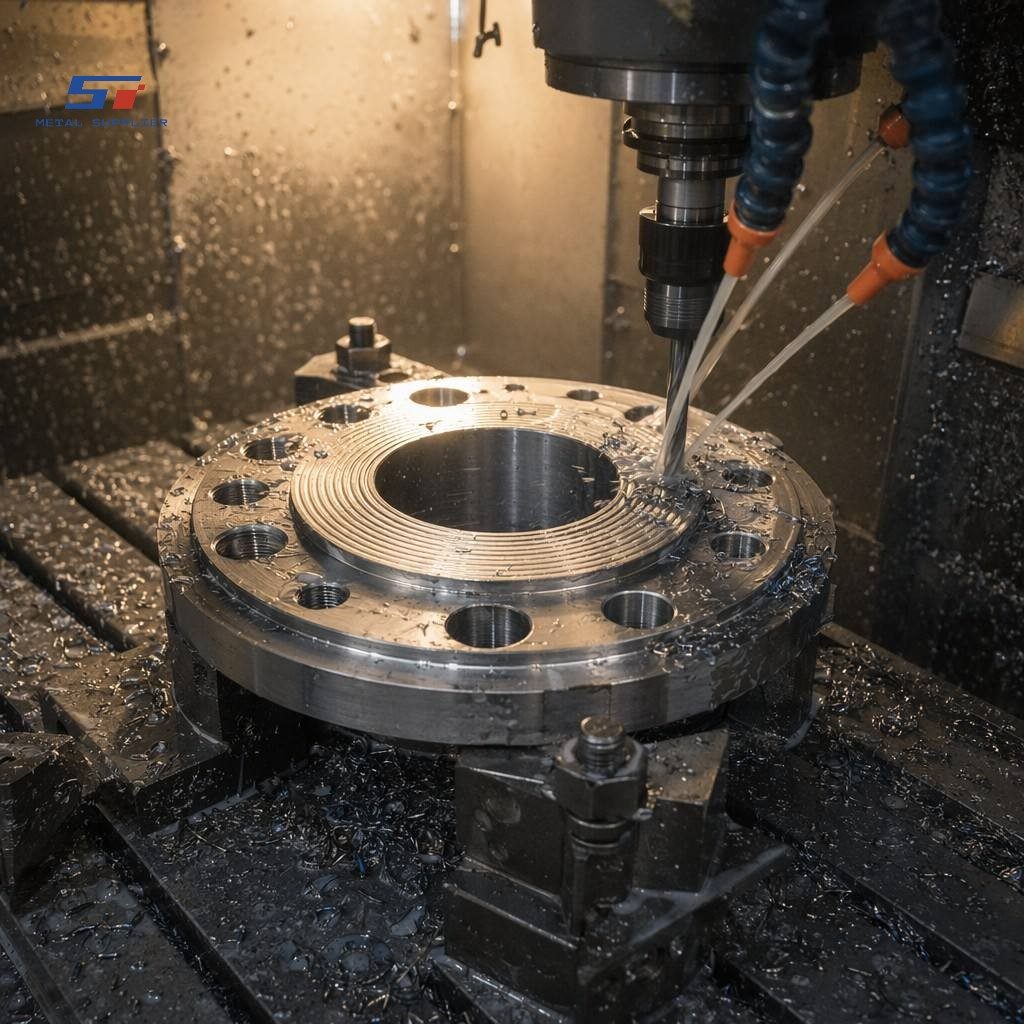

تُصنع حواف شينغتاو المصنوعة من الفولاذ المقاوم للصدأ المزدوج بتقنية CNC من قطع فولاذية مطروقة من الفولاذ المقاوم للصدأ المزدوج أو فائق المزدوج، والتي خضعت لاختبارات الموجات فوق الصوتية للتحقق من سلامة عملية التشكيل قبل بدء التصنيع. تُخرط الحافة أولاً على مخرطة CNC لتحديد القطر الخارجي والسطح المرتفع والثقب والتشطيب النهائي، ثم تُنقل إلى مركز تصنيع CNC حيث تُحفر دائرة ثقوب البراغي ويُشكّل حافة الحافة - كل ذلك ضمن عملية تصنيع متكاملة واحدة مع مرجع مشترك لقطعة العمل، مما يُلغي أخطاء المحاذاة التي قد تحدث عند إجراء عمليات الخراطة والحفر على آلات منفصلة بإعدادات مختلفة. هذا النهج المتكامل هو أساس قدرتنا على الحفاظ على دقة قطر دائرة ثقوب البراغي عند ±0.5 مم ودقة موضع كل ثقب عند ±0.3 مم في الحواف حتى DN600.
يُعدّ الفولاذ المقاوم للصدأ المزدوج الخيار الأمثل لصناعة الفلنجات في البيئات التي تتطلب قوة ميكانيكية عالية ومقاومة فائقة لتشقق التآكل الناتج عن إجهاد الكلوريد، مثل المنصات البحرية، ومحطات المعالجة الكيميائية، ومحطات تحلية المياه، ومنشآت النفط والغاز في البيئات الحامضية. يوفر الفولاذ المزدوج 2205 (UNS S31803/S32205) ضعف قوة الخضوع تقريبًا مقارنةً بالفولاذ المقاوم للصدأ الأوستنيتي 304/316، مما يسمح بتصنيع فلنجات أرق وأخف وزنًا لنفس تصنيف الضغط، بالإضافة إلى مقاومة ممتازة للتنقر والتآكل الشقوقي في البيئات المحتوية على الكلوريد. أما في ظروف التشغيل الأكثر قسوة، مثل مياه البحر ذات درجات الحرارة العالية، والكلوريدات الساخنة، والأحماض المختزلة القوية، فيوفر الفولاذ المزدوج الفائق 2507 (UNS S32750) مستوىً أعلى من القوة ومقاومة التآكل. جميع المواد مزودة بتقارير اختبار المصنع وفقًا للمعيار EN 10204 3.1، ويتم التحقق منها بواسطة تقنية تحديد المواد الإيجابية (PMI) باستخدام جهاز الأشعة السينية المحمول (XRF) قبل عملية التصنيع.

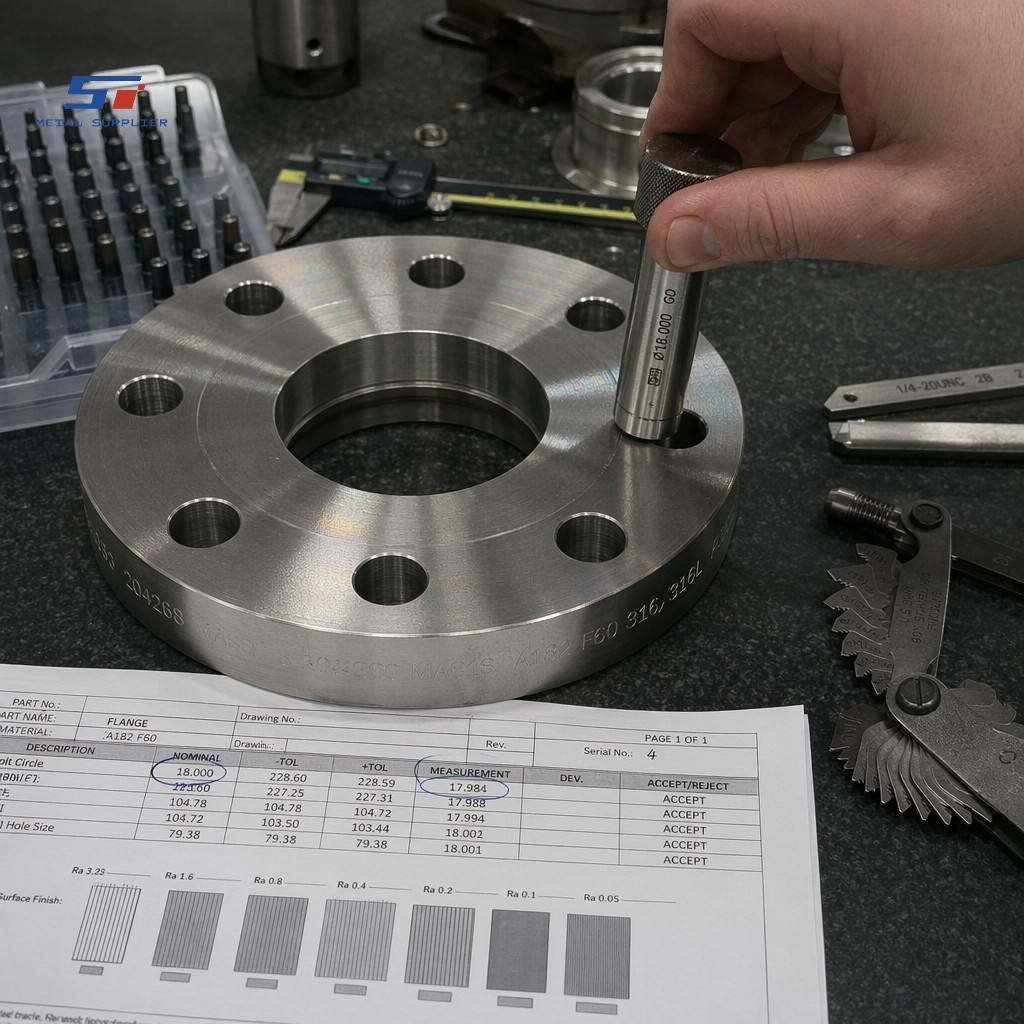

تُصنّع الطبقة الخارجية وفقًا لمعيار الخشونة المسننة (الفونوغرافية) Ra 3.2–6.3 ميكرومتر (125–250 AARH) كما هو محدد في معيار ASME B16.5 للشفاه ذات الوجه المرتفع، مما يوفر خشونة سطح مضبوطة ضرورية لضمان تثبيت الحشية بإحكام. يتم فحص الطبقة الخارجية باستخدام جهاز قياس الخشونة وجهاز مقارنة بصري، ويتم التحقق من استوائها بدقة تصل إلى 0.1 مم لكل 300 مم. تُثقب فتحات البراغي وتُسوّى من الجانب الخلفي عند الحاجة. تُنقش كل شفة كهربائيًا بنوع المادة، ورقم التسخين، وفئة الضغط، والحجم، واسم الشركة المصنعة وفقًا لمتطلبات وضع العلامات الخاصة بمعيار ASME. تواصلوا معنا لتزويدنا بمواصفات الشفة الخاصة بكم للحصول على عرض سعر خلال 24 ساعة.
تُعدّ شفة الفولاذ المقاوم للصدأ المزدوج المصنّعة بتقنية CNC والمُحكمة التركيب من أهم منتجاتنا الأساسية. نحتفظ بمخزون كبير لضمان سرعة التسليم، كما يُمكننا تصنيع أنابيب غير ملحومة بأقطار كبيرة جدًا حسب متطلباتكم الخاصة. بالإضافة إلى ذلك، نُقدّم خدمات شاملة تشمل التحليل الطيفي، واختبار الخواص الميكانيكية، واختبار الضغط، والاختبارات غير المتلفة.
ملاحظة: إذا لم تجد شفة فولاذية مزدوجة مقاومة للصدأ مصنعة باستخدام تقنية CNC ذات تركيب محكمإذا كان المنتج يلبي متطلباتك أو يناسب مشروع عميلك، فيرجى الاتصال بمدير مبيعاتنا (البريد الإلكتروني: stsalesman4@stmetal001.com) وأرسل لنا مواصفاتك وملفات المعايير الفنية الخاصة بك للحصول على خطة عرض أسعار مخصصة. |
فيديو
مصنع
الأسئلة الشائعة
س:ما هي قطع الغيار المصنعة وخدمات التصنيع التي تقدمها شركة شينغتاو؟
شركة Shengtao هي شركة تصنيع متكاملة مقرها الصين وحاصلة على شهادة ISO 9001، تقدم قطع معدنية مصنعة بدقة عالية عبر 10 فئات من المنتجات:
• أجزاء مصنعة بدقة باستخدام آلات CNC - مكونات معقدة مصنعة بالخراطة والطحن وآلات CNC خماسية المحاور
• قطع معدنية مختومة ومشكّلة - التشكيل التدريجي بالقوالب، السحب العميق، تصنيع الصفائح المعدنية
• تجميعات فولاذية ملحومة ومصنعة - لحامات هيكلية، وأغلفة أوعية ضغط، وبكرات أنابيب
• المكونات الهيدروليكية والهوائية — أسطوانات مصقولة، قضبان مكابس مطلية بالكروم، أجسام صمامات
• قطع غيار السيارات الدقيقة - مكونات نظام نقل الحركة، ونظام التعليق، ونظام التوجيه، والمحرك
• قطع فولاذية معالجة سطحياً — تلميع المرآة، والتلميع الكهربائي، والكروم الصلب، والطلاء بالزنك/النيكل
• قطع الأنابيب والمواسير المصنعة بدقة عالية — تشكيل أطراف الأنابيب، والتجليخ، وتجميعات بكرات الأنابيب
• قطع مقطوعة بالليزر وقطع مقطوعة بنفث الماء — مقاطع ثنائية الأبعاد دقيقة يصل سمكها إلى 150 مم
• وصلات الأنابيب والوصلات المصنعة آلياً — وصلات ملولبة، وفلنجات مطروقة، وموصلات مخصصة
• قطع مصنوعة من سبائك خاصة وعالية الأداء — مكونات من إنكونيل، وهاستيلوي، والتيتانيوم، وفولاذ الأدوات
نعمل وفقًا لرسوماتكم، ونوفر قطعًا مصممة خصيصًا لكم - لا نبيع منتجات جاهزة قياسية. أرسلوا طلب عرض الأسعار مع الرسم لبدء عملية التسعير.
س:هل بإمكانكم تصنيع قطع غيار مخصصة بناءً على رسوماتي الهندسية؟ ما هي صيغ الملفات التي تقبلونها؟
أ:نعم، التصنيع حسب الطلب وفقًا لرسوماتكم هو صلب عملنا. نقبل ما يلي:
• رسومات ثنائية الأبعاد: PDF، DWG، DXF
• نماذج ثلاثية الأبعاد: STEP (.stp)، IGES (.igs)، SolidWorks (.SLDPRT / .SLDASM)، CATIA، Inventor
العملية بسيطة:
1. أرسل الرسم/النموذج الخاص بك مع مواصفات المواد والكمية وأي متطلبات خاصة.
2. نوقع اتفاقية عدم إفصاح قبل مراجعة ملفاتك.
3. يقوم فريقنا الهندسي بإجراء مراجعة DFM (التصميم من أجل قابلية التصنيع) ويشير إلى أي مخاوف.
4. نرسل عرض أسعار رسمي يتضمن السعر، ومدة التسليم، والملاحظات الفنية في غضون 24-48 ساعة.
نتولى كل شيء بدءًا من مصادر المواد الخام مرورًا بالتصنيع والمعالجة الحرارية والتشطيب السطحي والفحص والتعبئة والتغليف للتصدير - ونقوم بتسليم الأجزاء الجاهزة لخط التجميع الخاص بك.
س:ما هي المواد التي يمكنكم توفيرها وتصنيعها لقطع الغيار الخاصة بي؟
أ:نقوم بتوريد وتصنيع مجموعة شاملة من المعادن، وكلها مزودة بتقارير اختبار معتمدة من المصنع (MTR):
الفولاذ المقاوم للصدأ: 303، 304، 316، 316L، 321، 410، 420، 430، 2205، 2507 (مزدوج/مزدوج فائق)
الفولاذ الكربوني: A36، 1020، 1045، A105، A106 Gr.B، API 5L X42–X80، S235، S355
الفولاذ السبائكي: 4140، 4340، 8620، 42CrMo4، 34CrNiMo6، 20CrMnTi، A387 Gr.11/22
الألومنيوم: 6061-T6، 7075-T6، 5052، 5083
فولاذ الأدوات: D2، H13، M2، P20، S7
سبائك النيكل: إنكونيل 600/601/625/718، هاستيلوي C-276/C-22، مونيل 400
التيتانيوم: الدرجة 1، الدرجة 2، الدرجة 5 (Ti-6Al-4V)، الدرجة 23 (Ti-6Al-4V ELI)
النحاس الأصفر والنحاس الأحمر: C36000، C11000، C26000
إذا كانت مواصفاتك تتطلب مادة غير مدرجة أعلاه، فيرجى السؤال - فنحن نعمل مع مصانع الصلب المعتمدة ويمكننا توفير الدرجات التجارية، ودرجات أوعية الضغط، ودرجات AMS/الفضاء الجوي.
س:هل تقدمون خدمات اللحام والتصنيع للتجميعات المعقدة، بما في ذلك الأعمال المتوافقة مع المعايير؟
أ:نعم. اللحام والتصنيع هما من القدرات الأساسية لشركة Shengtao، ويغطيان اللحامات المكونة من جزء واحد وصولاً إلى الإطارات الهيكلية الملحومة بالكامل، وأغلفة أوعية الضغط، وبكرات الأنابيب.
عمليات اللحام: SMAW، GMAW/MIG، GTAW/TIG، SAW (القوس المغمور)، FCAW، TIG المداري
مؤهلات اللحام: AWS D1.1 / D1.6، ASME القسم التاسع، EN ISO 9606
إمكانيات الفحص غير الإتلافي: تتوفر جميع تقنيات الفحص البصري، والفحص بالاختراق، والفحص المغناطيسي، والفحص بالموجات فوق الصوتية، والفحص بالأشعة السينية، بما في ذلك شهادة طرف ثالث.
نصنع من أجل:
• القسم الثامن من معيار ASME، القسم 1 - أوعية الضغط
• ASME B31.1 / B31.3 / B31.4 — أنابيب الطاقة، والعمليات، والسوائل
• AWS D1.1 — الفولاذ الإنشائي
• PED 2014/68/EU — معدات الضغط الأوروبية
• NACE MR0175 / ISO 15156 — خدمة حامضة
كل عملية تصنيع تأتي مع كتيب بيانات كامل: خريطة اللحام، و WPS/PQR، ومؤهلات اللحام، وتقارير NDE، و MTRs، والفحص البعدي، وشهادة الاختبار الهيدروستاتيكي.
س:هل تقدمون دعمًا هندسيًا أو ملاحظات تصميمية على رسومات الأجزاء الخاصة بي؟
أ:نعم، ونحن نشجع ذلك. يقوم فريقنا الهندسي الداخلي بمراجعة كل رسم قبل الإنتاج ويقدم ملاحظات حول تصميم قابلية التصنيع (DFM) مجانًا:
نتحقق من:
• قابلية التشغيل الآلي: الميزات التي يصعب أو يستحيل إنتاجها (مثل الزوايا الداخلية الحادة، والتجاويف التي لا يمكن الوصول إليها، ونسب العرض إلى الارتفاع القصوى)
• تحسين التفاوتات: تحديد الأبعاد التي يمكن أن تؤدي فيها التفاوتات الأقل صرامة إلى خفض التكلفة دون التأثير على الوظيفة
• بدائل المواد: اقتراح درجات مكافئة إذا كانت المواد المحددة تتطلب فترات توريد طويلة أو كانت تكلفتها باهظة.
• فرص خفض التكاليف: تغييرات تُبسط عملية التثبيت، أو تُقلل من عمليات الإعداد، أو تسمح باستخدام أدوات أكثر كفاءة
هذه خدمة ذات قيمة مضافة بدون أي تكلفة إضافية - لقد خفض العديد من العملاء تكلفة كل جزء بنسبة 15-30٪ من خلال اقتراحات التصميم للتصنيع مع الحفاظ على الوظائف الكاملة.
لا نقوم بتعديل الرسم الخاص بك إلا بموافقتك الخطية. جميع اقتراحات التصميم للتصنيع (DFM) موضحة بوضوح على الرسم المُعلّم لمراجعتك.
ملاحظة: إذا لم تجد شفة فولاذية مزدوجة مقاومة للصدأ مصنعة باستخدام تقنية CNC ذات تركيب محكمإذا كان المنتج يلبي متطلباتك أو يناسب مشروع عميلك، فيرجى الاتصال بمدير مبيعاتنا (البريد الإلكتروني: stsalesman4@stmetal001.com) وأرسل لنا مواصفاتك وملفات المعايير الفنية الخاصة بك للحصول على خطة عرض أسعار مخصصة. |
