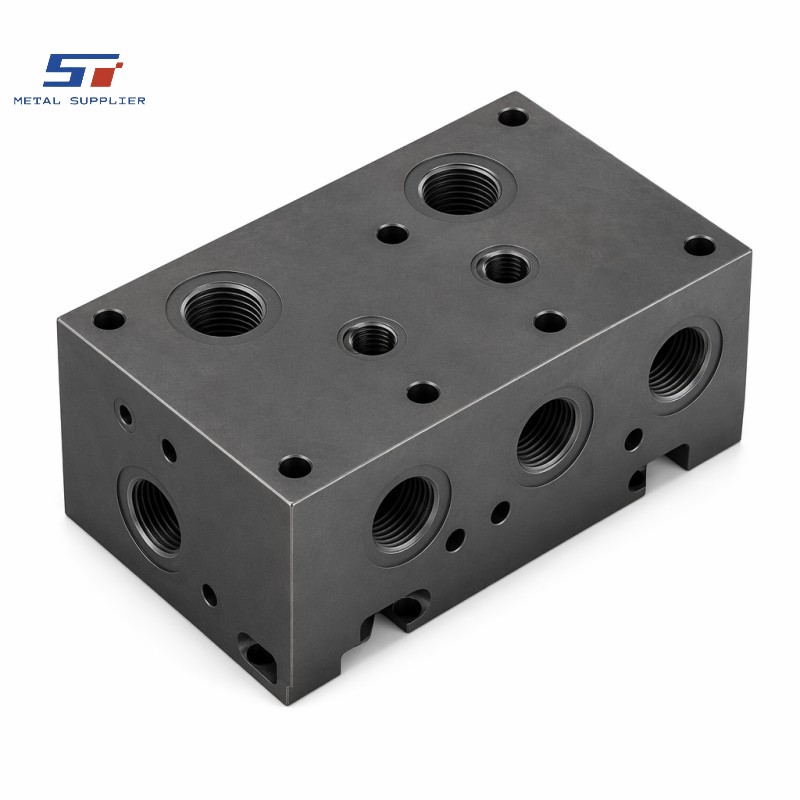

مشعب هيدروليكي مصنوع بدقة باستخدام آلات CNC من الفولاذ الكربوني
كتل مشعب هيدروليكي مصنوعة بدقة عالية باستخدام آلات CNC من الفولاذ الكربوني، تتميز بقنوات داخلية متقاطعة، وتجاويف صمامات خرطوشية، وخيوط منافذ مصنعة بدقة متناهية لضمان تكامل نظام هيدروليكي خالٍ من التسريبات. متوفرة بأنواع مختلفة من الفولاذ: 1045، 4140، حديد مطاوع GGG-40، و8620، مع خيارات طلاء الزنك والنيكل، وطلاء الفوسفات، واختبار الضغط الهيدروستاتيكي. أقصى حجم للكتلة 800 × 600 × 400 مم، وبحد أقصى 20 منفذًا لكل كتلة.
عمليات التصنيع :
CNC turning (multi-axis with live tooling), CNC milling (3/4/5-axis), cylindrical grinding, centerless grinding, honing, thread cutting, broaching, drilling & tapping, EDM wire-cut (partner)المعالجة الحرارية :
Quench & temper | Case hardening / carburizing | Induction hardening | Solution annealing | Vacuum hardening | Nitriding | Stress relieving. Every heat treatment batch ships with time–temperature chart and hardness report.معالجة السطح :
Zinc plating (clear/yellow passivation) | Zinc-nickel alloy | Electroless nickel | Hard chrome plating | Black oxide | Phosphating (MnPO4) | Passivation (ASTM A967) | Electropolishing | Anodizing (aluminum) | Powder coatingقابل للتخصيص :
Yesالطلب (الحد الأدنى للكمية) :
Prototype: 1–10 pcs (no MOQ for billet-machined parts). Small batch: 10–500 pcs. Series production: 500–50,000+ pcs/month.تحديد
تبدأ عملية تصنيع كتل مشعبات الهيدروليك المصنوعة من الفولاذ الكربوني بدقة عالية باستخدام آلات CNC من شركة Shengtao كقضبان أو صفائح صلبة، ثم تُحوّل إلى مكونات دقيقة لتوجيه السوائل من خلال تسلسل تصنيع مُخطط بعناية على مراكز تصنيع CNC متعددة المحاور. صُمم هذا التسلسل بحيث تُنتج الممرات الداخلية المتقاطعة - وهي شبكة من الممرات المحفورة التي توجه سائل الهيدروليك بين تجاويف صمامات الخرطوشة والمنافذ الخارجية - من سطح مرجعي مشترك، مما يضمن وضع كل سن لولبي للمنفذ، وتجويف، وفتحة تثبيت بالنسبة لكل ميزة أخرى بدقة موضعية تبلغ ±0.05 مم. هذا هو جوهر عملية تصنيع المشعبات: فإذا كان تقاطع الممرات منحرفًا ولو بجزء بسيط من المليمتر، فإن تقييد التدفق الناتج أو مسار التسريب الناتج قد يجعل النظام الهيدروليكي بأكمله غير موثوق به. بعد الحفر والتجويف، تُزال النتوءات ميكانيكيًا من جميع تقاطعات الممرات لإزالة النتوءات التي قد تنفصل أثناء التشغيل وتلوث سائل الهيدروليك، ثم يُغسل المشعب المكتمل بضغط عالٍ لإزالة أي بقايا من الرقائق.
يعتمد اختيار المواد على ضغط التشغيل، وتوافق السوائل، والظروف البيئية. يُعدّ فولاذ 1045 متوسط الكربون الخيار الأمثل من حيث التكلفة للمشعبات الصناعية التي تعمل بضغوط متوسطة مع الزيوت المعدنية القياسية، ويمكن تقويته بالحثّ بشكل انتقائي على أسطح التثبيت عند الحاجة. يُستخدم فولاذ 4140 (42CrMo4) للمشعبات عالية الضغط، حيث توفر عملية التقسية الكاملة بعد التشغيل الآلي إلى صلابة 28-40 HRC هامش قوة للتشغيل المستمر عند ضغط 350-420 بار. بالنسبة للمشعبات التي ستعمل في بيئات أكالة أو عالية الرطوبة، يوفر طلاء النيكل الكيميائي تغطية موحدة على جميع الأسطح الداخلية، بما في ذلك الممرات العميقة والثقوب المغلقة التي لا يمكن الوصول إليها بالطلاء الكهربائي. يُعدّ حديد الدكتايل GGG-40 بديلاً مناسباً عندما تكون مقاومة الاهتزازات وسهولة التشغيل الآلي من الأولويات، خاصةً بالنسبة لكتل المشعبات الكبيرة في المعدات الصناعية الثابتة. بالنسبة للمشعبات التي تتطلب سطحًا صلبًا ومقاومًا للتآكل على فتحات صمامات الخراطيش ذات القلب الصلب، فإن 8620 (20CrMnTi) المعالج بالكربنة السطحية إلى 58-62 HRC يوفر متانة استثنائية في ظل ظروف الدورة العالية.
يتم فحص أبعاد كل مشعب بدقة باستخدام جهاز قياس الإحداثيات ثلاثية الأبعاد (CMM)، مع إيلاء اهتمام خاص لهندسة تجويف الخرطوشة، وجودة خيوط المنافذ (يتم فحصها بنسبة 100%)، واستواء أسطح التلامس. يوفر اختبار الضغط الهيدروستاتيكي الاختياري عند ضغط يعادل 1.5 ضعف ضغط التشغيل دليلاً موثقاً على السلامة الهيكلية ومنع التسرب. يتم شحن المشعب النهائي مع جميع المنافذ مغلقة ومسدودة، وتقرير فحص الأبعاد، وشهادات المواد، وشهادة اختبار الضغط الهيدروستاتيكي (عند الطلب). تواصل معنا وأرسل لنا مخطط الدائرة الهيدروليكية أو النموذج ثلاثي الأبعاد للحصول على عرض سعر للمشعب خلال 24 ساعة.
تُعدّ مشعبات الهيدروليك المصنوعة من الفولاذ الكربوني بتقنية CNC الدقيقة من أهم منتجاتنا. نحتفظ بمخزون كبير لضمان سرعة التسليم، كما يُمكننا تصنيع أنابيب غير ملحومة بأقطار كبيرة جدًا حسب متطلباتكم الخاصة. بالإضافة إلى ذلك، نقدم خدمات شاملة تشمل التحليل الطيفي، واختبار الخواص الميكانيكية، واختبار الضغط، والاختبارات غير المتلفة.
ملاحظة: إذا لم تجد مشعب هيدروليكي مصنوع بدقة باستخدام آلات CNC من الفولاذ الكربونيإذا كان المنتج يلبي متطلباتك أو يناسب مشروع عميلك، فيرجى الاتصال بمدير مبيعاتنا (البريد الإلكتروني: stsalesman4@stmetal001.com) وأرسل لنا مواصفاتك وملفات المعايير الفنية الخاصة بك للحصول على خطة عرض أسعار مخصصة. |
فيديو
مصنع
الأسئلة الشائعة
س:ما هي قطع الغيار المصنعة وخدمات التصنيع التي تقدمها شركة شينغتاو؟
شركة Shengtao هي شركة تصنيع متكاملة مقرها الصين وحاصلة على شهادة ISO 9001، تقدم قطع معدنية مصنعة بدقة عالية عبر 10 فئات من المنتجات:
• أجزاء مصنعة بدقة باستخدام الحاسوب (CNC) - مكونات معقدة مصنعة بالخراطة والطحن والتشغيل بخمسة محاور
• قطع معدنية مختومة ومشكّلة - التشكيل التدريجي بالقوالب، السحب العميق، تصنيع الصفائح المعدنية
• تجميعات فولاذية ملحومة ومصنعة - لحامات هيكلية، وأغلفة أوعية ضغط، وبكرات أنابيب
• المكونات الهيدروليكية والهوائية — أسطوانات مصقولة، قضبان مكابس مطلية بالكروم، أجسام صمامات
• قطع غيار السيارات الدقيقة - مكونات نظام نقل الحركة، ونظام التعليق، ونظام التوجيه، والمحرك
• قطع فولاذية معالجة سطحياً — تلميع المرآة، والتلميع الكهربائي، والكروم الصلب، والطلاء بالزنك/النيكل
• قطع الأنابيب والمواسير المصنعة بدقة عالية — تشكيل أطراف الأنابيب، والتجليخ، وتجميعات بكرات الأنابيب
• قطع مقطوعة بالليزر وقطع مقطوعة بنفث الماء — مقاطع ثنائية الأبعاد دقيقة يصل سمكها إلى 150 مم
• وصلات الأنابيب والوصلات المصنعة آلياً — وصلات ملولبة، وفلنجات مطروقة، وموصلات مخصصة
• قطع مصنوعة من سبائك خاصة وعالية الأداء — مكونات من إنكونيل، وهاستيلوي، والتيتانيوم، وفولاذ الأدوات
نعمل وفقًا لرسوماتكم، ونوفر قطعًا مصممة خصيصًا لكم - لا نبيع منتجات جاهزة قياسية. أرسلوا طلب عرض الأسعار مع الرسم لبدء عملية التسعير.
س:هل بإمكانكم تصنيع قطع غيار مخصصة بناءً على رسوماتي الهندسية؟ ما هي صيغ الملفات التي تقبلونها؟
أ:نعم، التصنيع حسب الطلب وفقًا لرسوماتكم هو صلب عملنا. نقبل ما يلي:
• رسومات ثنائية الأبعاد: PDF، DWG، DXF
• نماذج ثلاثية الأبعاد: STEP (.stp)، IGES (.igs)، SolidWorks (.SLDPRT / .SLDASM)، CATIA، Inventor
العملية بسيطة:
1. أرسل الرسم/النموذج الخاص بك مع مواصفات المواد والكمية وأي متطلبات خاصة.
2. نوقع اتفاقية عدم إفصاح قبل مراجعة ملفاتك.
3. يقوم فريقنا الهندسي بإجراء مراجعة DFM (التصميم من أجل قابلية التصنيع) ويشير إلى أي مخاوف.
4. نرسل عرض أسعار رسمي يتضمن السعر، ومدة التسليم، والملاحظات الفنية في غضون 24-48 ساعة.
نتولى كل شيء بدءًا من توريد المواد الخام مرورًا بالتصنيع والمعالجة الحرارية والتشطيب السطحي والفحص والتعبئة والتغليف للتصدير - ونقوم بتسليم قطع غيار جاهزة لخط التجميع الخاص بك.
س:ما هي المواد التي يمكنكم توفيرها وتصنيعها لقطع الغيار الخاصة بي؟
أ:نقوم بتوريد وتصنيع مجموعة شاملة من المعادن، وكلها مزودة بتقارير اختبار معتمدة من المصنع (MTR):
الفولاذ المقاوم للصدأ: 303، 304، 316، 316L، 321، 410، 420، 430، 2205، 2507 (مزدوج/مزدوج فائق)
الفولاذ الكربوني: A36، 1020، 1045، A105، A106 Gr.B، API 5L X42–X80، S235، S355
الفولاذ السبائكي: 4140، 4340، 8620، 42CrMo4، 34CrNiMo6، 20CrMnTi، A387 Gr.11/22
الألومنيوم: 6061-T6، 7075-T6، 5052، 5083
فولاذ الأدوات: D2، H13، M2، P20، S7
سبائك النيكل: إنكونيل 600/601/625/718، هاستيلوي C-276/C-22، مونيل 400
التيتانيوم: الدرجة 1، الدرجة 2، الدرجة 5 (Ti-6Al-4V)، الدرجة 23 (Ti-6Al-4V ELI)
النحاس الأصفر والنحاس الأحمر: C36000، C11000، C26000
إذا كانت مواصفاتك تتطلب مادة غير مدرجة أعلاه، فيرجى السؤال - فنحن نعمل مع مصانع الصلب المعتمدة ويمكننا توفير الدرجات التجارية، ودرجات أوعية الضغط، ودرجات AMS/الفضاء الجوي.
س:هل تقدمون خدمات اللحام والتصنيع للتجميعات المعقدة، بما في ذلك الأعمال المتوافقة مع المعايير؟
أ:نعم. اللحام والتصنيع هما من القدرات الأساسية لشركة Shengtao، ويغطيان اللحامات المكونة من جزء واحد وصولاً إلى الإطارات الهيكلية الملحومة بالكامل، وأغلفة أوعية الضغط، وبكرات الأنابيب.
عمليات اللحام: SMAW، GMAW/MIG، GTAW/TIG، SAW (القوس المغمور)، FCAW، TIG المداري
مؤهلات اللحام: AWS D1.1 / D1.6، ASME القسم التاسع، EN ISO 9606
إمكانيات الفحص غير الإتلافي: تتوفر جميع تقنيات الفحص البصري، والفحص بالاختراق، والفحص المغناطيسي، والفحص بالموجات فوق الصوتية، والفحص بالأشعة السينية، بما في ذلك شهادة طرف ثالث.
نصنع من أجل:
• القسم الثامن من معيار ASME، القسم 1 - أوعية الضغط
• ASME B31.1 / B31.3 / B31.4 — أنابيب الطاقة، والعمليات، والسوائل
• AWS D1.1 — الفولاذ الإنشائي
• PED 2014/68/EU — معدات الضغط الأوروبية
• NACE MR0175 / ISO 15156 — خدمة حامضة
كل عملية تصنيع تأتي مع كتيب بيانات كامل: خريطة اللحام، و WPS/PQR، ومؤهلات اللحام، وتقارير NDE، و MTRs، والفحص البعدي، وشهادة الاختبار الهيدروستاتيكي.
س:هل تقدمون دعماً هندسياً أو ملاحظات تصميمية على رسومات الأجزاء الخاصة بي؟
أ:نعم، ونحن نشجع ذلك. يقوم فريقنا الهندسي الداخلي بمراجعة كل رسم قبل الإنتاج ويقدم ملاحظات حول تصميم قابلية التصنيع (DFM) مجانًا:
نتحقق من:
• قابلية التشغيل الآلي: الميزات التي يصعب أو يستحيل إنتاجها (مثل الزوايا الداخلية الحادة، والتجاويف التي لا يمكن الوصول إليها، ونسب العرض إلى الارتفاع القصوى)
• تحسين التفاوتات: تحديد الأبعاد التي يمكن أن تؤدي فيها التفاوتات الأقل صرامة إلى خفض التكلفة دون التأثير على الوظيفة
• بدائل المواد: اقتراح درجات مكافئة إذا كانت المواد المحددة تتطلب فترات توريد طويلة أو كانت تكلفتها باهظة.
• فرص خفض التكاليف: تغييرات تُبسط عملية التثبيت، أو تقلل من عمليات الإعداد، أو تسمح باستخدام أدوات أكثر كفاءة
هذه خدمة ذات قيمة مضافة بدون أي تكلفة إضافية - لقد خفض العديد من العملاء تكلفة كل جزء بنسبة 15-30٪ من خلال اقتراحات التصميم للتصنيع مع الحفاظ على الوظائف الكاملة.
لا نقوم بتعديل الرسم الخاص بك إلا بموافقتك الخطية. جميع اقتراحات التصميم للتصنيع (DFM) موضحة بوضوح على الرسم المُعلّم لمراجعتك.
ملاحظة: إذا لم تجد مشعب هيدروليكي مصنوع بدقة باستخدام آلات CNC من الفولاذ الكربونيإذا كان المنتج يلبي متطلباتك أو يناسب مشروع عميلك، فيرجى الاتصال بمدير مبيعاتنا (البريد الإلكتروني: stsalesman4@stmetal001.com) وأرسل لنا مواصفاتك وملفات المعايير الفنية الخاصة بك للحصول على خطة عرض أسعار مخصصة. |
