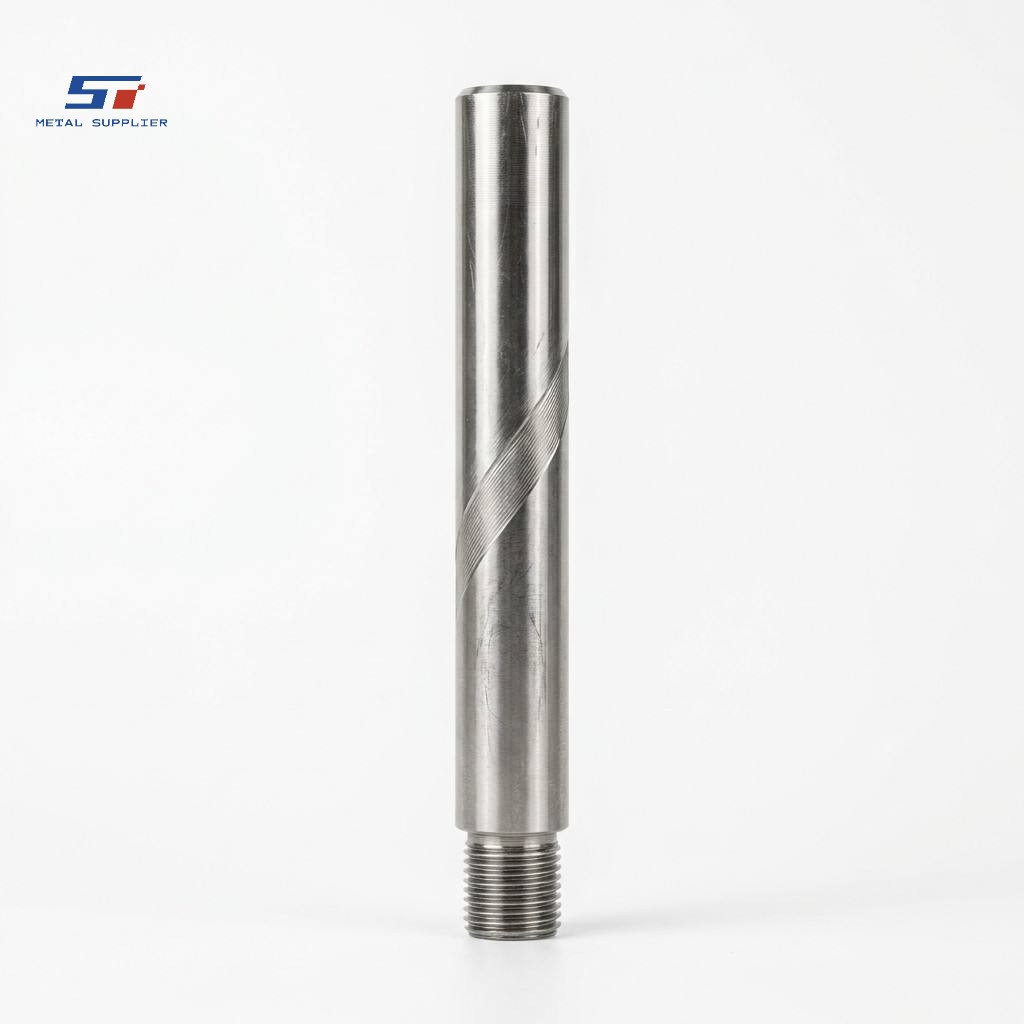

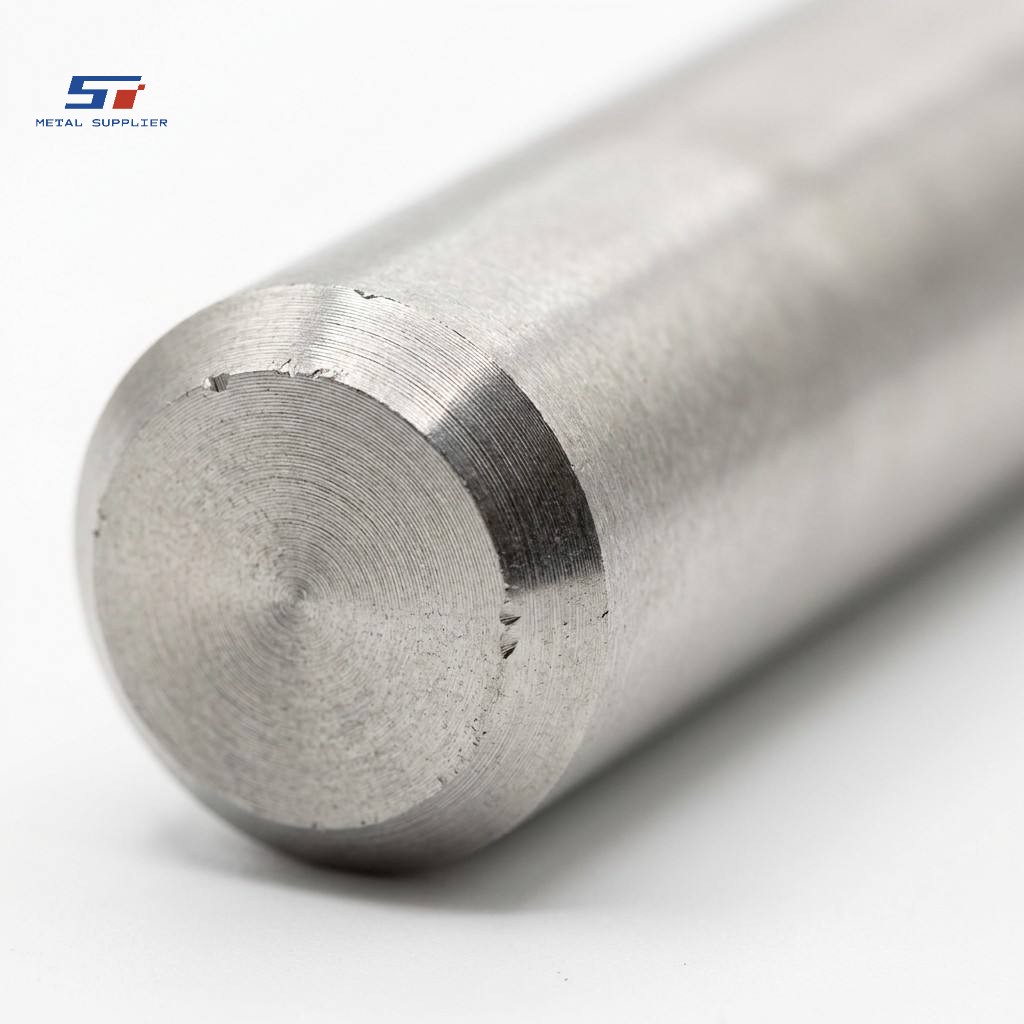

عمود من الفولاذ المقاوم للصدأ عالي الدقة تم تشكيله باستخدام الحاسوب
أعمدة فولاذية مقاومة للصدأ مصنّعة بدقة عالية تصل إلى ±0.005 مم. مثالية لمعدات الأتمتة، وأنظمة القيادة، ودوارات المضخات، ومغازل أجهزة القياس. متوفرة بدرجات 304، 316، 316L، والفولاذ المزدوج، مع إمكانية الصقل والتلميع للحصول على سطح نهائي بخشونة سطحية Ra 0.2 ميكرومتر. يتراوح قطرها من 3 إلى 500 مم، وطولها حتى 2000 مم.
عمليات التصنيع :
CNC turning (multi-axis with live tooling), CNC milling (3/4/5-axis), cylindrical grinding, centerless grinding, honing, thread cutting, broaching, drilling & tapping, EDM wire-cut (partner)المعالجة الحرارية :
Quench & temper | Case hardening / carburizing | Induction hardening | Solution annealing | Vacuum hardening | Nitriding | Stress relieving. Every heat treatment batch ships with time–temperature chart and hardness report.معالجة السطح :
Zinc plating (clear/yellow passivation) | Zinc-nickel alloy | Electroless nickel | Hard chrome plating | Black oxide | Phosphating (MnPO4) | Passivation (ASTM A967) | Electropolishing | Anodizing (aluminum) | Powder coatingقابل للتخصيص :
Yesالطلب (الحد الأدنى للكمية) :
Prototype: 1–10 pcs (no MOQ for billet-machined parts). Small batch: 10–500 pcs. Series production: 500–50,000+ pcs/month.تحديد

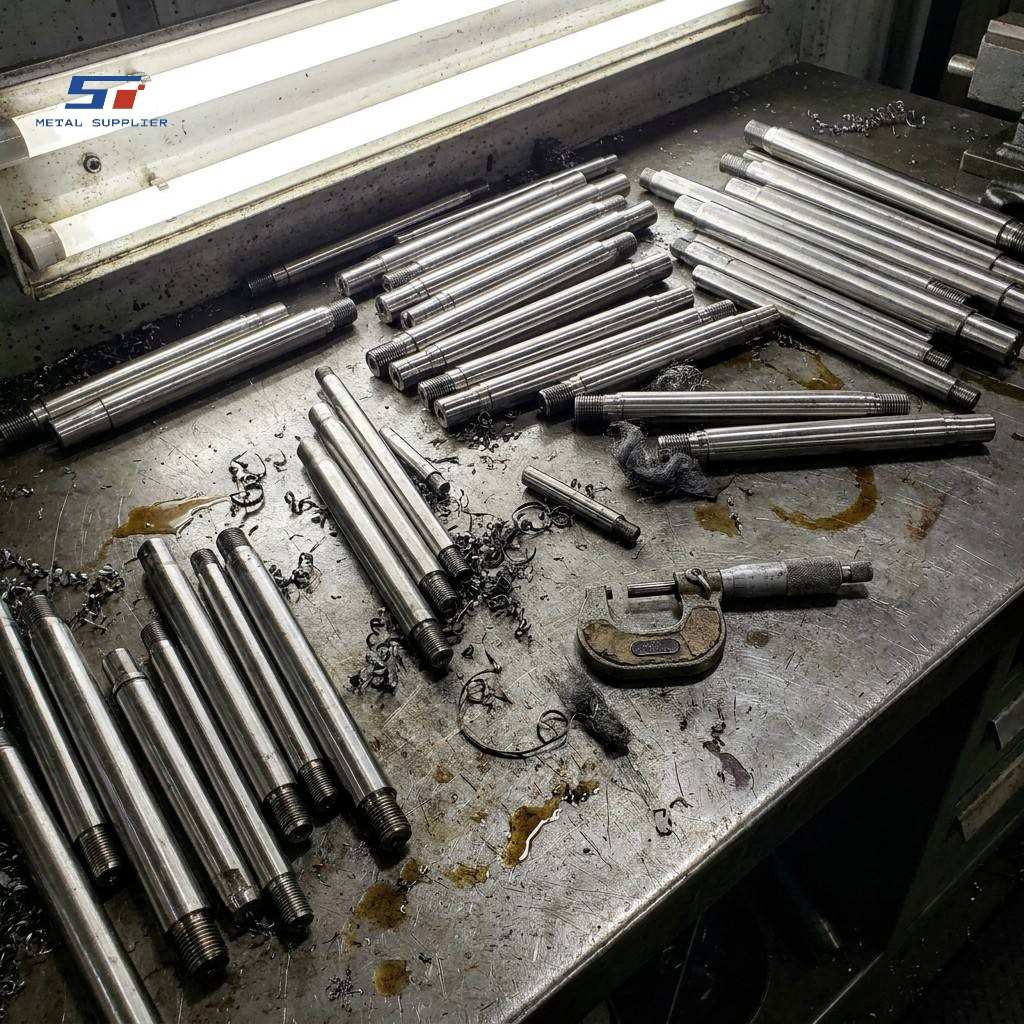

تُصنّع أعمدة شينغتاو عالية الدقة المصنوعة من الفولاذ المقاوم للصدأ بتقنية الخراطة CNC من قضبان صلبة على مراكز خراطة CNC متعددة المحاور مزودة بأدوات حية، مما يتيح إكمال التشكيلات الخارجية والثقوب الداخلية والخيوط ومجاري المفاتيح والثقوب المتقاطعة في عملية تثبيت واحدة، وبالتالي القضاء على أخطاء تحديد المواقع التراكمية وضمان أقصى قدر من التمركز بين جميع الأجزاء. وبحسب متطلبات الأبعاد وتشطيب السطح، قد تخضع الأعمدة لعملية طحن أسطواني بعد الخراطة لتحقيق دقة قطر تصل إلى ±0.005 مم على محاور التحميل وأسطح منع التسرب، مع الحفاظ على التمركز ضمن نطاق 0.01 مم على امتداد 300 مم.
نعمل على جميع أنواع الفولاذ المقاوم للصدأ: الفولاذ الأوستنيتي من الدرجات 304 و316 لمقاومة التآكل العامة في البيئات الرطبة والكيميائية؛ والفولاذ 316L للتجميعات الملحومة التي تتطلب درجات منخفضة الكربون؛ والفولاذ 321 المُثبَّت للاستخدام في درجات الحرارة المرتفعة حيث يُعدّ التآكل بين الحبيبات مصدر قلق؛ والفولاذ المُقسّى بالترسيب من الدرجات 17-4PH و15-5PH للتطبيقات التي تتطلب قوة عالية مع مقاومة جيدة للتآكل؛ والفولاذ المزدوج 2205 حيث تُعدّ كلٌّ من القوة الميكانيكية ومقاومة تشقق التآكل الناتج عن إجهاد الكلوريدات من العوامل الحاسمة. يُرفق بكل دفعة من المواد تقرير اختبار المصنع وفقًا للمعيار EN 10204 3.1، والذي يؤكد التركيب الكيميائي والخواص الميكانيكية، ويتم الحفاظ على إمكانية تتبع رقم الدفعة طوال عملية الإنتاج.
تُعدّ جودة السطح أحد أهمّ عوامل الجودة في أعمدة القياس الدقيقة، ونُقدّم مستويات تشطيب مُتعدّدة لتناسب استخداماتكم: تشطيب قياسي مُخرط (Ra 3.2 ميكرومتر) للأعمدة ذات الأغراض العامة، وتشطيب مصقول (Ra 0.4–0.8 ميكرومتر) لمحاور المحامل وأسطح منع التسرب الديناميكية، وتشطيب مصقول (Ra 0.2 ميكرومتر) لتطبيقات ملامسة الأغذية والصناعات الدوائية. تشمل المعالجات السطحية الاختيارية طلاء الكروم الصلب بسُمك 15–25 ميكرومتر وصلابة 850–1000 HV للأسطح المُعرّضة للتآكل، وطلاء النيكل الكيميائي لتوفير حماية مُوحّدة من التآكل على الأشكال الهندسية المُعقّدة، والتخميل وفقًا لمعيار ASTM A967 لاستعادة طبقة التخميل للفولاذ المقاوم للصدأ بعد التشغيل، وأكسيد أسود للتطبيقات التي تتطلّب تشطيبًا جماليًا غير عاكس.

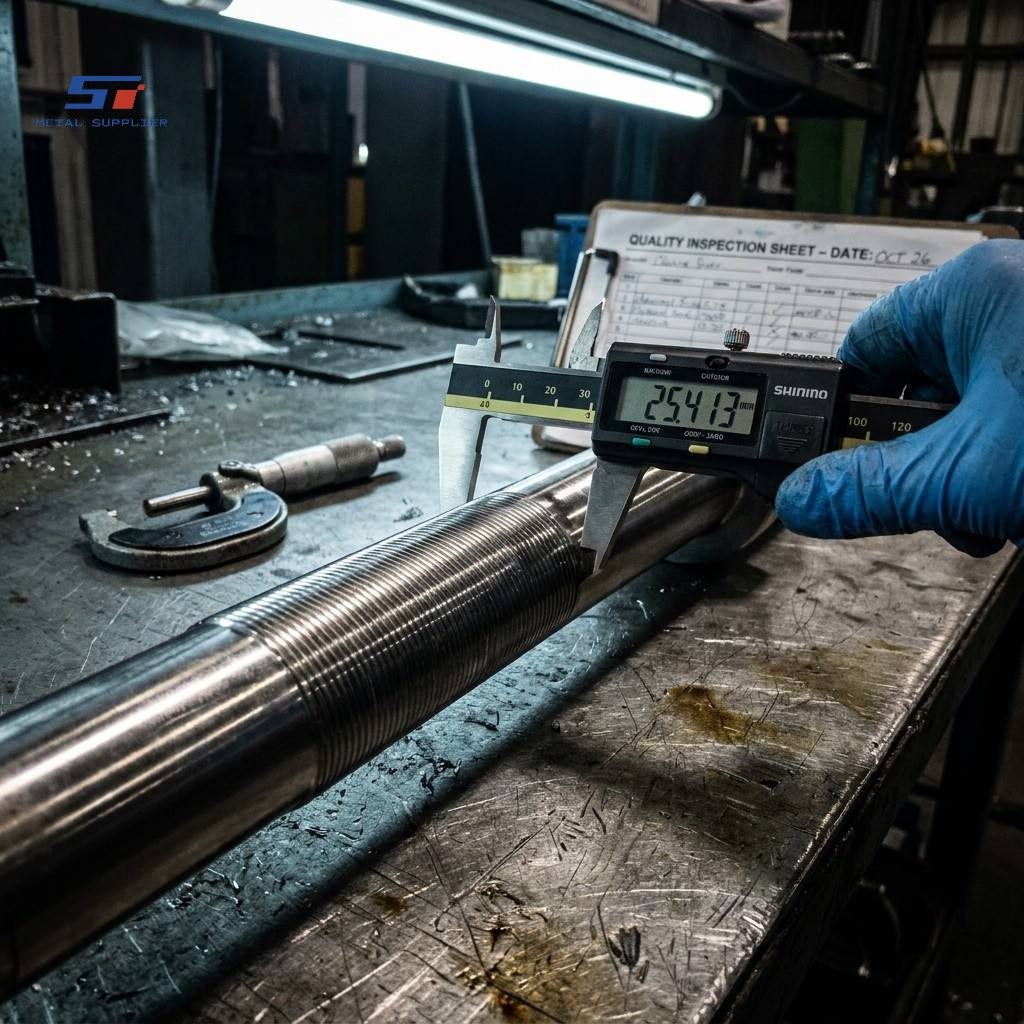

يخضع كل عمود لفحص أبعاد شامل بنسبة 100% على الأجزاء الحيوية - محاور التحميل، وأسطح منع التسرب، واللولب، ومجاري المفاتيح - باستخدام آلة قياس الإحداثيات ثلاثية الأبعاد (CMM) وأجهزة معايرة. يتم التحقق من استدارة العمود وأسطوانته بدقة تصل إلى 0.005 مم على المحاور المصقولة. يتلقى العملاء تقرير فحص الأبعاد، وبيانات قياس خشونة السطح، وشهادات المواد الكاملة مع كل شحنة. بالنسبة لعملاء قطاعي السيارات والطيران، نوفر تقارير فحص المنتج الأولي (FAI) ووثائق اعتماد جزء الإنتاج (PPAP) حتى المستوى 3. تواصلوا معنا وأرسلوا لنا رسم العمود للحصول على عرض سعر خلال 24 ساعة.
يُعدّ عمود الفولاذ المقاوم للصدأ عالي الدقة والمصنّع بتقنية CNC أحد منتجاتنا الأساسية. نحتفظ بمخزون كبير لضمان سرعة التسليم، كما يُمكننا تصنيع أنابيب غير ملحومة بأقطار كبيرة جدًا حسب متطلباتكم الخاصة. بالإضافة إلى ذلك، نُقدّم خدمات شاملة تشمل التحليل الطيفي، واختبار الخواص الميكانيكية، واختبار الضغط، والاختبارات غير المتلفة.
ملاحظة: إذا لم تجد عمود من الفولاذ المقاوم للصدأ عالي الدقة تم تشكيله باستخدام الحاسوبإذا كان المنتج يلبي متطلباتك أو يناسب مشروع عميلك، فيرجى الاتصال بمدير مبيعاتنا (البريد الإلكتروني: stsalesman4@stmetal001.com) وأرسل لنا مواصفاتك وملفات المعايير الفنية الخاصة بك للحصول على خطة عرض أسعار مخصصة. |
فيديو
مصنع
الأسئلة الشائعة
س:ما هي قطع الغيار المصنعة وخدمات التصنيع التي تقدمها شركة شينغتاو؟
شركة Shengtao هي شركة تصنيع متكاملة مقرها الصين وحاصلة على شهادة ISO 9001، تقدم قطع معدنية مصنعة بدقة عالية عبر 10 فئات من المنتجات:
• أجزاء مصنعة بدقة باستخدام آلات CNC - مكونات معقدة مصنعة بالخراطة والطحن وآلات CNC خماسية المحاور

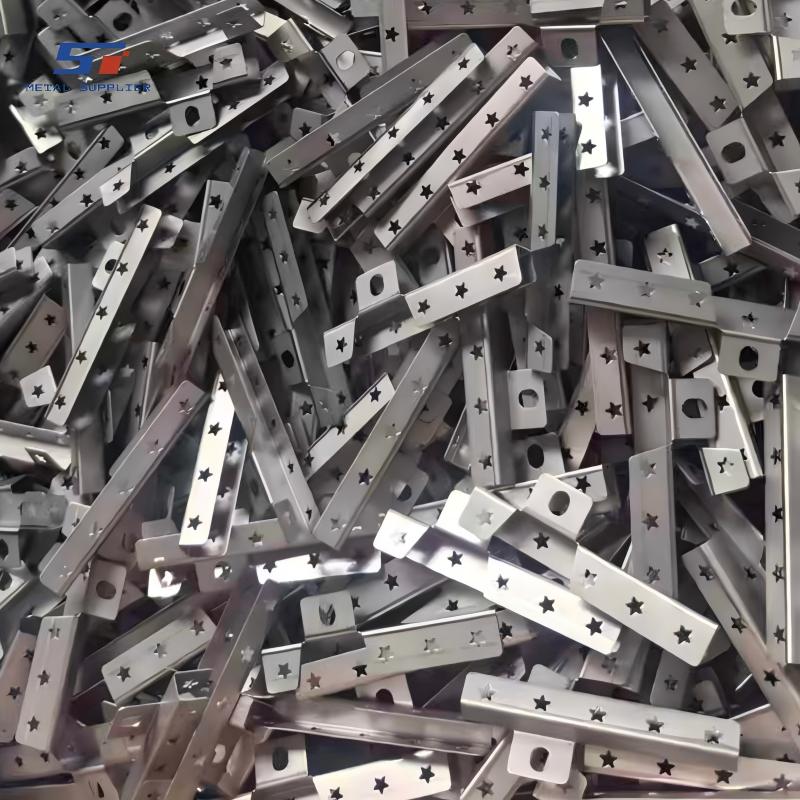

• قطع معدنية مختومة ومشكّلة - التشكيل التدريجي بالقوالب، السحب العميق، تصنيع الصفائح المعدنية
• تجميعات فولاذية ملحومة ومصنعة - لحامات هيكلية، وأغلفة أوعية ضغط، وبكرات أنابيب
• المكونات الهيدروليكية والهوائية — أسطوانات مصقولة، قضبان مكابس مطلية بالكروم، أجسام صمامات
• قطع غيار السيارات الدقيقة - مكونات نظام نقل الحركة، ونظام التعليق، ونظام التوجيه، والمحرك
• قطع فولاذية معالجة سطحياً — تلميع المرآة، والتلميع الكهربائي، والكروم الصلب، والطلاء بالزنك/النيكل

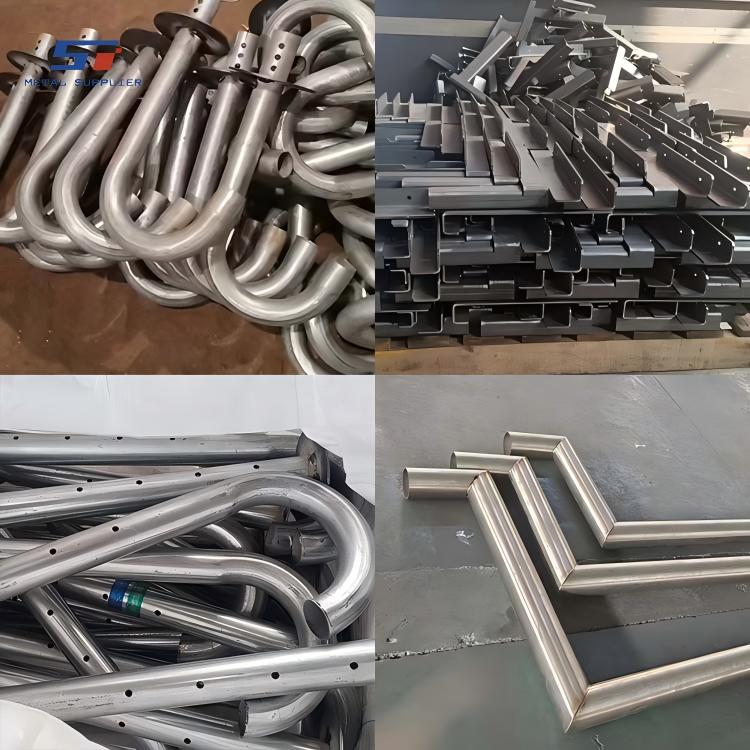

• قطع الأنابيب والمواسير المصنعة بدقة عالية — تشكيل أطراف الأنابيب، والتجليخ، وتجميعات بكرات الأنابيب
• قطع مقطوعة بالليزر وقطع مقطوعة بنفث الماء — مقاطع ثنائية الأبعاد دقيقة يصل سمكها إلى 150 مم
• وصلات الأنابيب والوصلات المصنعة آلياً — وصلات ملولبة، حواف مطروقة، وصلات مخصصة
• قطع مصنوعة من سبائك خاصة وعالية الأداء — مكونات من إنكونيل، وهاستيلوي، والتيتانيوم، وفولاذ الأدوات
نعمل وفقًا لرسوماتكم، ونوفر قطعًا مصممة خصيصًا لكم - لا نبيع منتجات جاهزة قياسية. أرسلوا طلب عرض الأسعار مع الرسم لبدء عملية التسعير.
س:هل بإمكانكم تصنيع قطع غيار مخصصة بناءً على رسوماتي الهندسية؟ ما هي صيغ الملفات التي تقبلونها؟
أ:نعم، التصنيع حسب الطلب وفقًا لرسوماتكم هو صلب عملنا. نقبل ما يلي:
• رسومات ثنائية الأبعاد: PDF، DWG، DXF
• نماذج ثلاثية الأبعاد: STEP (.stp)، IGES (.igs)، SolidWorks (.SLDPRT / .SLDASM)، CATIA، Inventor
العملية بسيطة:
1. أرسل الرسم/النموذج الخاص بك مع مواصفات المواد والكمية وأي متطلبات خاصة.
2. نوقع اتفاقية عدم إفصاح قبل مراجعة ملفاتك.
3. يقوم فريقنا الهندسي بإجراء مراجعة DFM (التصميم من أجل قابلية التصنيع) ويشير إلى أي مخاوف.
4. نرسل عرض أسعار رسمي يتضمن السعر، ومدة التسليم، والملاحظات الفنية في غضون 24-48 ساعة.
نتولى كل شيء بدءًا من توريد المواد الخام مرورًا بالتصنيع والمعالجة الحرارية والتشطيب السطحي والفحص والتعبئة والتغليف للتصدير - ونقوم بتسليم قطع غيار جاهزة لخط التجميع الخاص بك.
س:ما هي المواد التي يمكنكم توفيرها وتصنيعها لقطع الغيار الخاصة بي؟
أ:نقوم بتوريد وتصنيع مجموعة شاملة من المعادن، وكلها مزودة بتقارير اختبار معتمدة من المصنع (MTR):
الفولاذ المقاوم للصدأ: 303، 304، 316، 316L، 321، 410، 420، 430، 2205، 2507 (مزدوج/مزدوج فائق)
الفولاذ الكربوني: A36، 1020، 1045، A105، A106 Gr.B، API 5L X42–X80، S235، S355
الفولاذ السبائكي: 4140، 4340، 8620، 42CrMo4، 34CrNiMo6، 20CrMnTi، A387 Gr.11/22
الألومنيوم: 6061-T6، 7075-T6، 5052، 5083
فولاذ الأدوات: D2، H13، M2، P20، S7
سبائك النيكل: إنكونيل 600/601/625/718، هاستيلوي C-276/C-22، مونيل 400
التيتانيوم: الدرجة 1، الدرجة 2، الدرجة 5 (Ti-6Al-4V)، الدرجة 23 (Ti-6Al-4V ELI)
النحاس الأصفر والنحاس الأحمر: C36000، C11000، C26000
إذا كانت مواصفاتك تتطلب مادة غير مدرجة أعلاه، فيرجى السؤال - فنحن نعمل مع مصانع الصلب المعتمدة ويمكننا توفير الدرجات التجارية، ودرجات أوعية الضغط، ودرجات AMS/الفضاء الجوي.
س:هل تقدمون خدمات اللحام والتصنيع للتجميعات المعقدة، بما في ذلك الأعمال المتوافقة مع المعايير؟
أ:نعم. اللحام والتصنيع هما من القدرات الأساسية لشركة Shengtao، ويغطيان اللحامات المكونة من جزء واحد وصولاً إلى الإطارات الهيكلية الملحومة بالكامل، وأغلفة أوعية الضغط، وبكرات الأنابيب.
عمليات اللحام: SMAW، GMAW/MIG، GTAW/TIG، SAW (القوس المغمور)، FCAW، TIG المداري
مؤهلات اللحام: AWS D1.1 / D1.6، ASME القسم التاسع، EN ISO 9606
إمكانيات الفحص غير الإتلافي: تتوفر جميع تقنيات الفحص البصري، والفحص بالاختراق، والفحص المغناطيسي، والفحص بالموجات فوق الصوتية، والفحص بالأشعة السينية، بما في ذلك شهادة طرف ثالث.
نصنع من أجل:
• القسم الثامن من معيار ASME، القسم 1 - أوعية الضغط
• ASME B31.1 / B31.3 / B31.4 — أنابيب الطاقة، والعمليات، والسوائل
• AWS D1.1 — الفولاذ الإنشائي
• PED 2014/68/EU — معدات الضغط الأوروبية
• NACE MR0175 / ISO 15156 — خدمة حامضة
كل عملية تصنيع تأتي مع كتيب بيانات كامل: خريطة اللحام، و WPS/PQR، ومؤهلات اللحام، وتقارير NDE، و MTRs، والفحص البعدي، وشهادة الاختبار الهيدروستاتيكي.
س:هل تقدمون دعمًا هندسيًا أو ملاحظات تصميمية على رسومات الأجزاء الخاصة بي؟
أ:نعم، ونحن نشجع ذلك. يقوم فريقنا الهندسي الداخلي بمراجعة كل رسم قبل الإنتاج ويقدم ملاحظات حول تصميم قابلية التصنيع (DFM) مجانًا:
نتحقق من:
• قابلية التشغيل الآلي: الميزات التي يصعب أو يستحيل إنتاجها (مثل الزوايا الداخلية الحادة، والتجاويف التي لا يمكن الوصول إليها، ونسب العرض إلى الارتفاع القصوى)
• تحسين التفاوتات: تحديد الأبعاد التي يمكن أن تؤدي فيها التفاوتات الأقل صرامة إلى خفض التكلفة دون التأثير على الوظيفة
• بدائل المواد: اقتراح درجات مكافئة إذا كانت المواد المحددة تتطلب فترات توريد طويلة أو كانت تكلفتها باهظة.
• فرص خفض التكاليف: تغييرات تُبسط عملية التثبيت، أو تقلل من عمليات الإعداد، أو تسمح باستخدام أدوات أكثر كفاءة
هذه خدمة ذات قيمة مضافة بدون أي تكلفة إضافية - لقد خفض العديد من العملاء تكلفة كل جزء بنسبة 15-30٪ من خلال اقتراحات التصميم للتصنيع مع الحفاظ على الوظائف الكاملة.
لن نقوم بتعديل الرسم الخاص بك إلا بموافقتك الخطية. جميع اقتراحات التصميم للتصنيع (DFM) موضحة بوضوح على الرسم المُعلّم لمراجعتك.
ملاحظة: إذا لم تجد عمود من الفولاذ المقاوم للصدأ عالي الدقة تم تشكيله باستخدام الحاسوبإذا كان المنتج يلبي متطلباتك أو يناسب مشروع عميلك، فيرجى الاتصال بمدير مبيعاتنا (البريد الإلكتروني: stsalesman4@stmetal001.com) وأرسل لنا مواصفاتك وملفات المعايير الفنية الخاصة بك للحصول على خطة عرض أسعار مخصصة. |
بالنسبة لمشاريع تصنيع المعدات الأصلية التي تتطلب غلافًا لوعاء الضغط لتشكيل حدود الضغط، يتم إنتاج غلاف وعاء الضغط المصنوع من الفولاذ الكربوني الملحوم والمتوافق مع المعايير وفقًا للرسم المعتمد. يُصنع هذا الغلاف من صفائح الفولاذ الكربوني وفقًا لتصميم الوعاء المعتمد، باستخدام صفائح مدرفلة ورؤوس مشكلة، حيث تُستخدم عمليات الدرفلة والتجميع واللحام للتحكم في قطر الغلاف، ووصلات اللحام، وفتحات الفوهات، وواجهات الفلنجات. يتم تطبيق تحضير السطح والطلاء المحددين وفقًا لمواصفات الوعاء المعتمدة لأنظمة الضغط الصناعية ومعدات العمليات، مع تحديد الأبعاد ومعايير القبول في الرسم المعتمد.
تفاصيل
إن غلاف المفاعل المصنوع من الفولاذ المقاوم للصدأ الملحوم تحت ضغط عالٍ ليس منتجًا مدرجًا في الكتالوج؛ بل هو غلاف مفاعل عالي الضغط مصمم وفقًا للرسومات الهندسية، ويتميز ببنية مقاومة للتآكل. يُصنع هذا الغلاف من الفولاذ المقاوم للصدأ وفقًا لتصميم المفاعل المعتمد، باستخدام صفائح فولاذية ورؤوس مُشكّلة، ويعتمد على دحرجة الغلاف ولحام الفولاذ المقاوم للصدأ للتحكم في وصلات الغلاف، ومنافذ المُحرك/الفوهات، والشفاه، ونقاط التثبيت الداخلية. يتم تطبيق طبقة نهائية محددة، إما مُخلّلة/مُخَمَّلة أو مقاومة للتآكل، على مفاعلات العمليات الكيميائية والصيدلانية والمتخصصة، وفقًا للأبعاد ومعايير القبول المحددة في الرسم الهندسي المعتمد.
تفاصيل
تم تصميم غلاف مبادل حراري ملحوم ذو حواف من الفولاذ السبائكي كغلاف مخصص ذي حواف لاحتواء جانب السائل. يُصنع هذا الغلاف من الفولاذ السبائكي وفقًا لتصميم المبادل المعتمد، ويتكون من صفائح وأنابيب ومكونات غلاف مُشكّلة. ويستخدم تشكيل ولحام الغلاف للتحكم في أسطح الحواف، واتجاه الفوهات، ودرزات الغلاف، ووصلات حزم الأنابيب. ويُطبق عليه المعالجة الوقائية المحددة وفقًا للمواصفات المعتمدة، وذلك لمعدات المبادل الحراري والمعالجة الحرارية، مع تحديد الأبعاد ومعايير القبول في الرسم المعتمد.
تفاصيل
صُممت هذه الأسطوانة الهيدروليكية المصقولة والمطحونة وفقًا للملف الفني للعميل، وتُستخدم كأسطوانة هيدروليكية ذات سطح تشغيل داخلي مُتحكم به. تُصنع من أنابيب فولاذية كربونية أو سبيكية غير ملحومة، وفقًا للرسم، من قطعة أنبوبية غير ملحومة. وتُستخدم فيها عمليات صقل التجويف الداخلي والتشطيب الخارجي للتحكم في القطر الداخلي المصقول، والأسطح الطرفية، والمنافذ، ووصلات التركيب/الخيوط. يُستخدم التجويف المصقول المحدد والمحمي من التآكل للشحن في الأسطوانات الهيدروليكية للمعدات الصناعية والمتنقلة، بأبعاد ومعايير قبول محددة في الرسم المعتمد.
تفاصيل
صُمم قضيب مكبس الأسطوانة الهيدروليكية المطلي بالكروم خصيصًا لأداء وظيفة محددة: قضيب مكبس هيدروليكي ذو سطح خارجي مقاوم للتآكل. يُصنع من قضبان فولاذية كربونية أو سبائك فولاذية وفقًا للرسم الهندسي، من قضبان دائرية أو قضبان مطروقة، ويتم التحكم في قطر القضيب، ونهايات الخيوط، وموضع تثبيت المكبس، ومنطقة حركة منع التسرب باستخدام عمليات الخراطة والطحن. يُطبق الطلاء الكرومي الصلب المصقول المحدد في الرسم الهندسي على المشغلات الهيدروليكية والأسطوانات ومعدات الرفع، مع تحديد الأبعاد ومعايير القبول في الرسم الهندسي المعتمد.
تفاصيل
بالنسبة لمشاريع تصنيع المعدات الأصلية التي تتطلب غطاءً نهائيًا لأسطوانة هيدروليكية لإغلاق حجرة الضغط، يتم إنتاج هذا الغطاء النهائي المصنّع بدقة عالية وفقًا للرسم المعتمد. يُصنع الغطاء من الفولاذ الكربوني أو الفولاذ السبائكي حسب الرسم من قضبان أو قطع مطروقة أو صفائح خام، ويستخدم في تصنيعه عمليات الخراطة والطحن باستخدام الحاسوب للتحكم في موضع الغطاء، وخيوط المنافذ، وأخاديد منع التسرب، ودائرة البراغي، وواجهة التجويف. تُطبق حالة التصنيع والحماية المحددة لكل رسم على الأسطوانات الهيدروليكية الملحومة، وأسطوانات قضبان الربط، والأسطوانات المصممة حسب الطلب، مع تحديد الأبعاد ومعايير القبول في الرسم المعتمد.
تفاصيل
حامل أسطوانة هيدروليكية مطروق ليس منتجًا مدرجًا في الكتالوج؛ بل هو حامل شوكي مصمم وفقًا للرسم، ينقل قوة الأسطوانة. يُصنع من فولاذ كربوني أو سبيكي مطروق وفقًا للرسم من قطعة معدنية مطروقة في قالب مغلق، ويستخدم التصنيع باستخدام الحاسوب (CNC) للتحكم في فتحة الشوكة، وثقوب الدبابيس، وخيوط القضيب، وهندسة التركيب. يتم تطبيق الطلاء المحدد على السطح المطروق وفقًا للرسم للأسطوانات الهيدروليكية والوصلات والآلات المتحركة، مع تحديد الأبعاد ومعايير القبول في الرسم المعتمد.
تفاصيل
بكرة صمام هيدروليكي مصقولة مصممة خصيصًا مع أسطح قياس وأخاديد. تُصنع من سبائك قابلة للتصليد أو فولاذ مقاوم للصدأ وفقًا للرسم من قضيب دائري دقيق، وتستخدم عمليات الخراطة باستخدام الحاسوب والطحن الدقيق للتحكم في قطر البكرة وعرض السطح وشكل الأخدود ووصلة النهاية. تُستخدم أسطح التشغيل المصقولة المحددة وممرات الزيت النظيفة في صمامات التوجيه والتناسب والتحكم، مع تحديد الأبعاد ومعايير القبول في الرسم المعتمد.
تفاصيل
